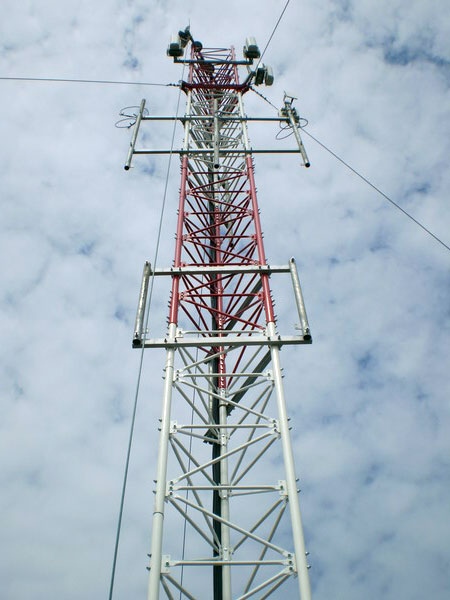

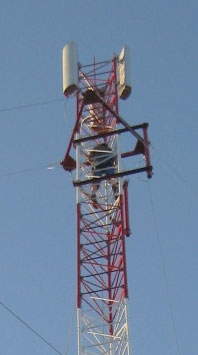

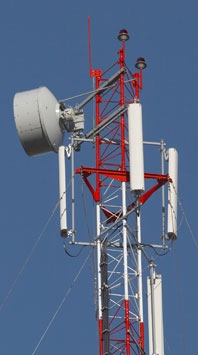

Стальные сборные секционные мачты с оттяжками. Серия CT-S3T XL

Стальные сборные мачты, с высотой до 100 м серии XL - наиболее эффективная основа для размещения приемопередающего оборудования с большой площадью покрытия.
Универсальны и чаще всего используются для размещения:

• радиопередающих антенн
• опорных узлов связи
• метеорологического оборудования
• антенн теле- и радиовещательных центров
• антенн ретрансляционных центров
• антенн навигационных станций.

Это решение идеально для коллективного использования GSM оборудования. Каждая стальная сборная мачта ComTech - индивидуально разрабатываемый проект, учитывающий все требования и пожелания заказчика. Проект учитывает высоту и площадь установки оборудования, всевозможные внешние воздействия и прочие критически важные детали.

Параметры мачтовых конструкций Наименование Ед. изм. Высота мачты CT-S3Т XL, м 21 24 27 30 33 36 39 42 45 48 51 54 57 60 63 66 69 72 75 78 81 84 87 90 93 96 99 Общее количество секций шт 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 Количество ярусов оттяжек шт 2 2 2 2 3 3 3 3 3 4 4 4 4 4 5 5 5 5 5 6 6 6 6 6 7 7 7 Радиус оттяжек при угле верхнего яруса 30° м 13 14,5 16 18 20 22 23,5 25 27 29 31 32,5 34 36 38 40 41,5 43 45 47 49 50,4 52 54 56 58 59 Радиус оттяжек при угле верхнего яруса 45° м 21 24 27 30 33 36 39 42 45 48 51 54 57 60 63 66 69 72 75 78 81 84 87 90 93 96 99 Полезная нагрузка кг. не более 800 Парусность АФУ кв. м не более 6
