Стальные сварные секционные мачты с оттяжками. Серия CT-S3T STD

Стальные сварные секционные мачты с оттяжками. Серия CT-S3T STD
Уточняйте цену и наличие

Стальные мачтовые конструкции ComTech отличаются надежностью и удобством как монтажа, так и эксплуатации. Прекрасное решение для размещения небольшого количества оборудования на высотах до 50 метров.

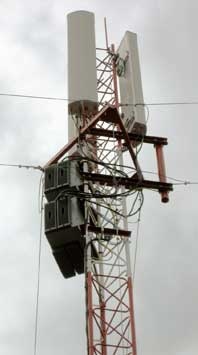

Универсальны и подойдут для всех видов систем:

  • удаленный радиодоступ и последняя миля
  • профессиональная радиосвязь
  • телеметрия и телеуправление
  • сотовая связь
  • радиорелейная связь
  • КВ антенны любительских радиостанций

​ Собираются из цельносварных секций треугольного сечения CT-S3T, фиксация производится системой такелажа на основе стального троса. Высота секции составляет 2 метра, а максимальная высота мачты - 50.
Коплектация предусматривает не менее 1 яруса стальных оттяжек на каждые 6-9 метров высоты. Несмотря на это, по желанию заказчика возможна дополнительная комплектация ребер жесткости и оттяжек.
Вес секции не превышает  26 кг, допустимая полезная нагрузка конструкции - 400кг, максимальное ветровое давление - до V ветрового района (по СНиП 2.01.07-85*).
Рекомендуемый диапазон рабочих температур –40°С – +50°С.

Параметры мачтовых конструкций

Наименование Ед. изм. Высота мачты CT‑S3Т STD, м
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50
Общее количество секций шт 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
Количество ярусов оттяжек шт 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7
Радиус оттяжек при угле верх. яруса 30° м 2 3 4 5 7 8 9 10 11 12 14 15 16 18 19 20 22 23 24 25 25 26 28 29 30
Радиус оттяжек при угле верх. яруса 45° м 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50
Полезная нагрузка кг не более 400
Парусность АФУ кв. м не более 2
Комплектация

Стандартная комплектация

Наименование Ед. изм. Высота мачты СТ-S3Т STD, м
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50
Верхняя секция СТ‑S3Т‑2, красная шт. 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
Средняя секция СТ‑S3Т‑2, белая шт. - 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 11 12
Средняя секция СТ‑S3Т‑2, красная шт. - - 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12
Основание мачты СТ‑А3Т/S3T Mount шт. 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
Крепление оттяжки CT Guy Bracket шт. 3 3 3 6 6 6 9 9 9 9 12 12 12 15 15 15 18 18 18 21 21 21 24 24 24
Пояс крепления оттяжек A3T/S3T шт. 1 1 1 2 2 2 3 3 3 3 4 4 4 5 5 5 6 6 6 7 7 7 8 8 8
Талреп вилочный, 5/8х9" шт. 3 3 3 6 6 6 9 9 9 9 12 12 12 15 15 15 18 18 18 21 21 21 24 24 24
Коуш под трос, 6 мм шт. 6 6 6 12 12 12 18 18 18 18 24 24 24 30 30 30 36 36 36 42 42 42 46 46 46
Зажим для троса, 8 мм шт. 24 24 24 48 48 48 72 72 72 72 96 96 96 120 120 120 144 144 144 168 168 168 192 192 192
Трос стальной, 6 мм м 9 15 24 54 66 78 129 147 165 180 270 288 325 411 441 477 603 636 678 837 887 934 997 1156 1254
  • 6 - 50 м
    Высота
  • 3 - 25 шт
    Количество секций
  • Сечение - треугольник со стороной 400 мм, рабочая длина секции - 2000 мм, длина секции с учетом стыковочного узла - 2100 мм
    Габариты секции
  • Сталь 20, труба, диаметры 38 мм, 14 мм
    Профили
  • Полимерное покрытие или горячая оцинковка + полимерное покрытие, красный и белый цвет
    Покрытие секций
  • Стальной оцинкованный трос, 6 мм
    Такелаж
