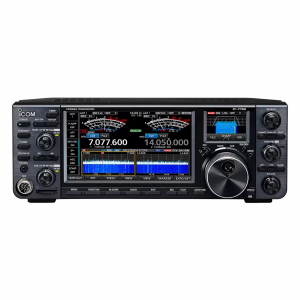

Трансивер Icom IC-7760

Icom IC-7760 — это инновационная система, состоящая из отдельной панели управления и радиочастотного модуля, которые подключаются через Интернет или домашнюю локальную сеть (проводную или Wi-Fi®). Модель открывает новую эру в радиолюбительской связи, предлагая беспрецедентную гибкость установки: радиочастотный модуль можно разместить рядом с антенной, а панель управления — на рабочем столе, либо управлять удаленной станцией из любой точки мира через Интернет. Трансивер сочетает передовую систему прямой радиочастотной оцифровки, двойные независимые приемники, два сенсорных дисплея (7-дюймовый основной и 2,4-дюймовый дополнительный), встроенный антенный тюнер на 200 Вт и технологию цифровой предкоррекции DPD для чистейшего сигнала.

Трансиверы ICOM серии IC-7760 представляют собой революционный подход к построению радиостанции, и IC-7760 не исключение. Система прямой радиочастотной дискретизации с обработкой сигналов на FPGA позволяет избежать нелинейных искажений, возникающих на ступенях микшера при обработке аналогового сигнала. Благодаря использованию блоков DSP как в радиочастотном модуле, так и в панели управления, IC-7760 способен обрабатывать сложную коммутацию аудиопотоков с минимальной задержкой. Инновационная технология DPD (Digital Pre-Distortion) корректирует нелинейные искажения в конечном усилителе, обеспечивая чистую передачу сигнала и высокую выходную мощность 200 Вт при 100% рабочем цикле — даже в режиме FT8. При этом станция удивительно проста в управлении: сочетание сенсорных экранов и многофункциональной ручки обеспечивает легкий доступ к различным настройкам, а двойные спектроскопы с функцией «водопада» позволяют видеть изменяющиеся условия в диапазоне в реальном времени.

Icom IC-7760 — это не просто трансивер, а полноценная распределенная радиостанция для самых требовательных операторов. Панель управления с основным 7-дюймовым (800×480 пикселей, WVGA) и дополнительным 2,4-дюймовым (320×240 пикселей) сенсорными дисплеями обеспечивает превосходную видимость всей информации. На главном дисплее отображаются основные/дополнительные рабочие частоты, настройки функций, спектр, S-метр и сообщения о декодировании RTTY/PSK31/63. На дополнительном дисплее можно отображать настройки фильтра, различные измерительные приборы и регистр суммирования диапазонов — с возможностью наложения формы ПЧ-фильтра на сигнал. Двойные независимые приемники (от антенны до динамика) обеспечивают одновременный прием двух сигналов в разных диапазонах/режимах с идентичной производительностью. Двойные динамики с разделением звука MAIN/SUB на левый и правый каналы улучшают различение звука во время работы Dualwatch. Слот для SD-карты служит интерфейсом для хранения голосовых записей, журналов декодирования RTTY/PSK, захваченных изображений дисплея, пользовательских настроек и обновлений прошивки.

Ключевые особенности:

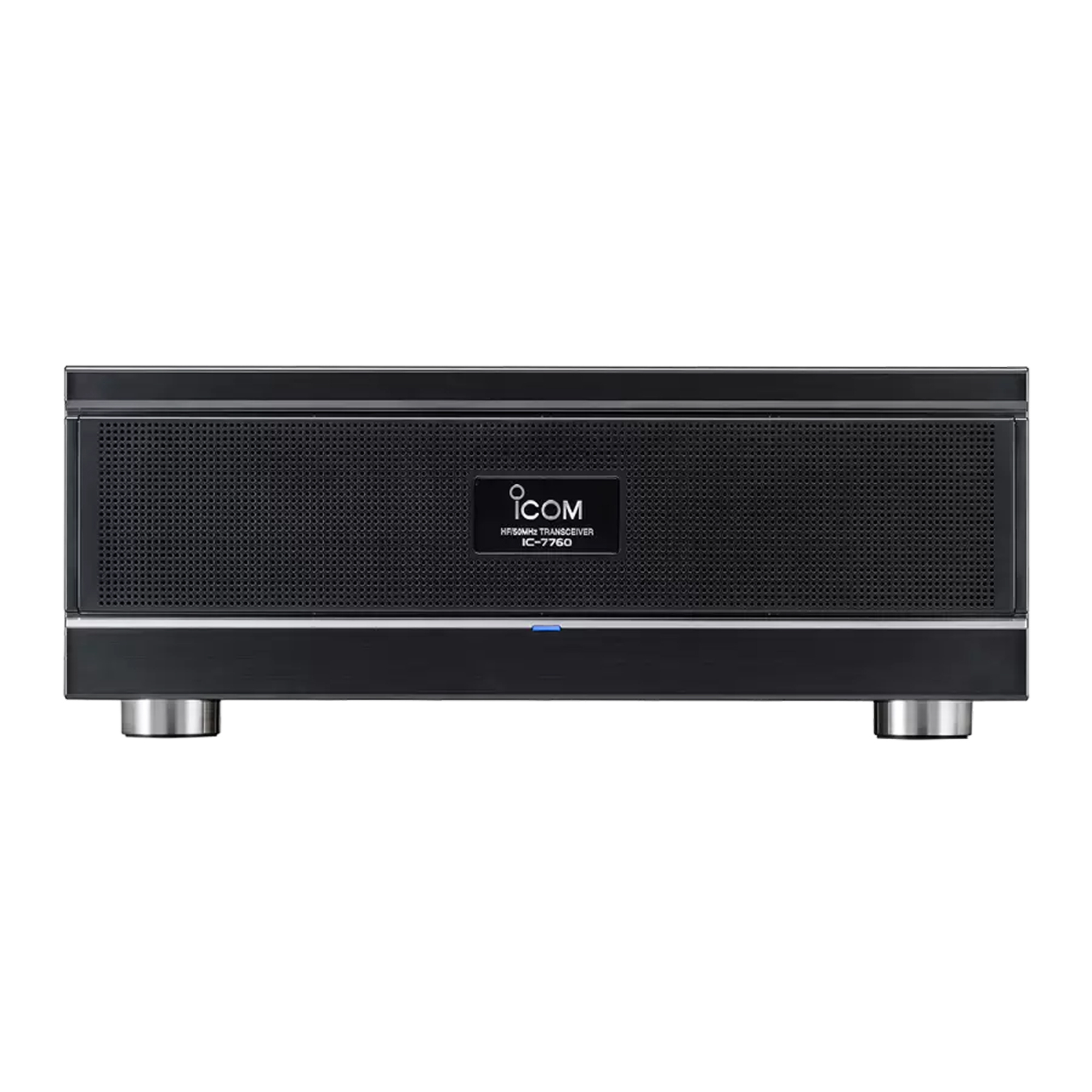

• Инновационная распределенная архитектура. Отдельные панель управления и радиочастотный модуль подключаются через Интернет или домашнюю локальную сеть (проводную или Wi-Fi®). Возможность разместить радиочастотный модуль рядом с антенной или управлять удаленной станцией из любой точки мира. Кабель управления (3 м) в комплекте.
• Удаленное управление через Интернет. Полнофункциональное удаленное управление через Интернет или локальную сеть. Возможность подключения до пяти пультов управления (опциональный RC-7760) к одному радиочастотному модулю. Рекомендуемая скорость интернета — от 10 Мбит/с.
• Двойные независимые приемники. Независимые основной и вспомогательный приемники от антенны до динамика — одновременный прием двух сигналов в разных диапазонах/режимах без взаимного влияния. Идентичная производительность обоих приемников.
• Передовая система прямой оцифровки. Система прямой радиочастотной дискретизации с обработкой сигналов на FPGA — избегание нелинейных искажений аналогового тракта. DSP-блоки как в радиочастотном модуле, так и в панели управления для сложной коммутации аудио с минимальной задержкой.
• Технология DPD (Digital Pre-Distortion). Цифровая предкоррекция нелинейных искажений усилителя мощности — чистейший сигнал и высокая выходная мощность. Работает в сочетании с усилителем IC-PW2 для достижения 1 кВт (требуется кабель OPC-2501).
• 15 отдельных плат BPF (полосовой фильтр). 11-ступенчатый BPF в КВ-диапазонах (против 9 у предыдущей модели). Узкополосные фильтры, специализированные для каждого любительского диапазона, эффективно ослабляют внеполосные сигналы помех на радиочастотном этапе.
• Цифровой предварительный селектор DIGI-SEL. Подавление внеполосных сильных сигналов от радиовещательных станций. Предусилитель работает вместе с DIGI-SEL — сначала усиливает нужный сигнал, затем фильтрует помехи.
• 100% рабочий цикл при 200 Вт. LDMOS-транзистор 450 Вт напряжением 65 В в секции усилителя мощности + большой радиатор и эффективная система охлаждения. Непрерывная работа даже в режиме FT8.
• Встроенный автоматический антенный тюнер. Впервые для моделей мощностью 200 Вт — встроенный тюнер механического релейного типа. Более быстрая настройка, чем у конденсаторных тюнеров. Автоматическое сохранение настроек при выборе частоты.

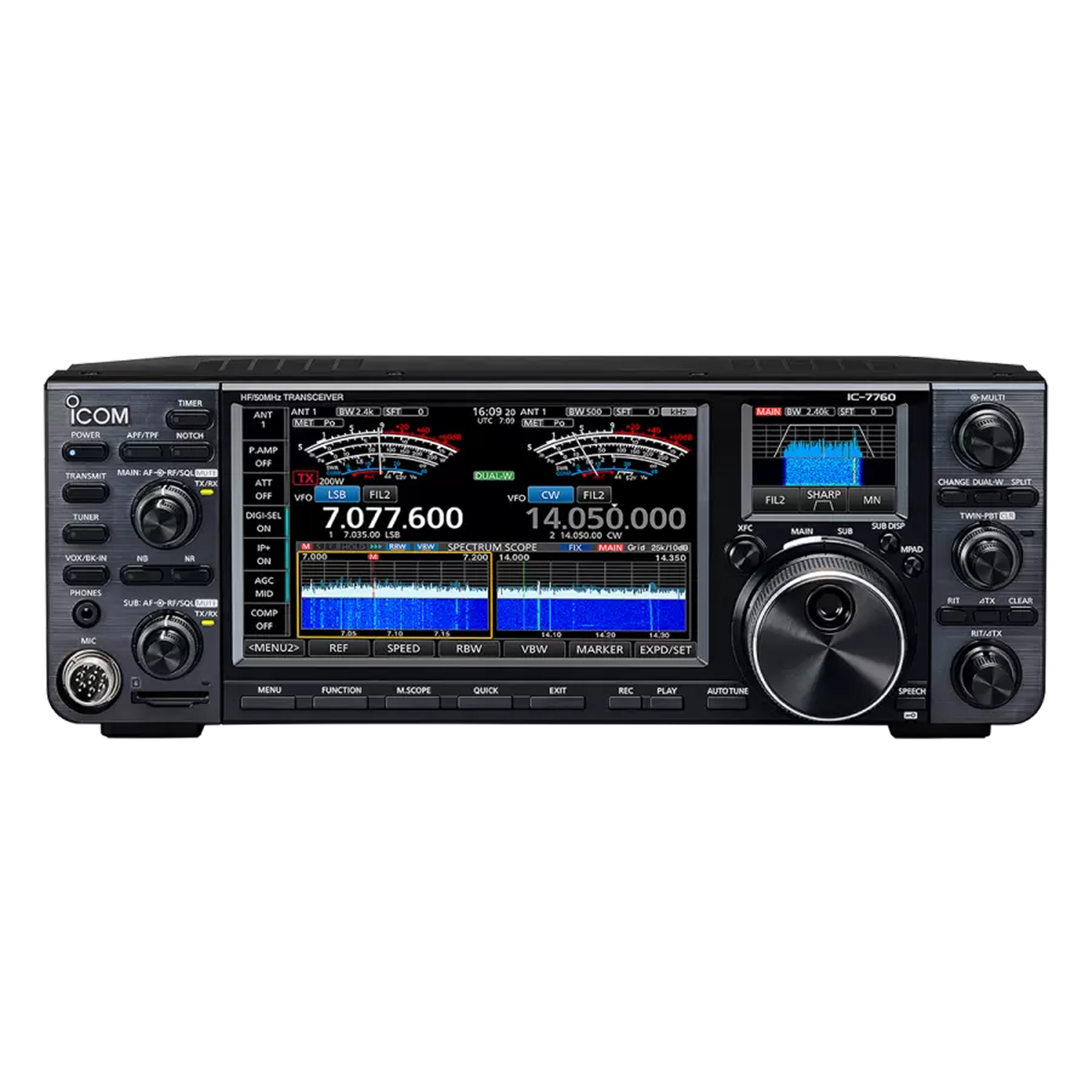

• Панель управления с двойным сенсорным дисплеем. Основной 7-дюймовый дисплей (800×480, WVGA) и дополнительный 2,4-дюймовый (320×240) — оба сенсорные. Отображение частот, настроек, спектра, S-метра, RTTY/PSK-декодирования на главном; фильтров, измерителей и регистра диапазонов на дополнительном.
• Двойная область спектра и водопад. Двойной спектроскоп с широким динамическим диапазоном 100 дБ. Одновременное отслеживание двух разных диапазонов. Отображение слева направо или сверху вниз. Режим непрерывной прокрутки с полосой более 1 МГц. Водопадный дисплей для обнаружения слабых сигналов.
• Гибкость Аудиоскопа. Отображение частотных компонентов сигнала на FFT-приборе и формы сигнала на осциллографе. Отслеживание уровня компрессии микрофона, ширины фильтра и режекторного фильтра.
• Двойные динамики. Разделение звука MAIN/SUB на левый и правый динамики. Настройка стерео или моно выхода из обоих динамиков.
• Многофункциональная ручка и сенсорное управление. При нажатии многофункциональной ручки появляются пункты меню на дисплее — выбор и регулировка уровня (RF мощность, усиление микрофона, DIGI-SEL и др.) одним касанием и поворотом.
• Опциональный RC-28 для второго VFO. Подключение через USB для управления SUB-диапазоном. Назначение кнопок MAIN/SUB на F-1 и F-2. Быстрое реагирование на DX-экспедиции в режиме раздельной работы и Dualwatch.
• Слот для SD-карты. Хранение голосовых записей, журналов RTTY/PSK-декодирования, захваченных изображений дисплея, пользовательских настроек и обновлений прошивки. Сохранение голосовых сообщений и CW/RTTY/PSK-сообщений. Быстрая загрузка предпочтительных настроек оператора.
• Выходной сигнал I/Q. Для подключения внешних SDR-приложений и расширения возможностей трансивера.
• RS-BA1 — внутренний сервер. Программное обеспечение RS-BA1 версии 2 позволяет управлять IC-7760 из любой точки мира. Функции Dualwatch и двойных спектроскопов с водопадом доступны на удаленном компьютере. Компьютер базовой станции не требуется благодаря подключению Ethernet.

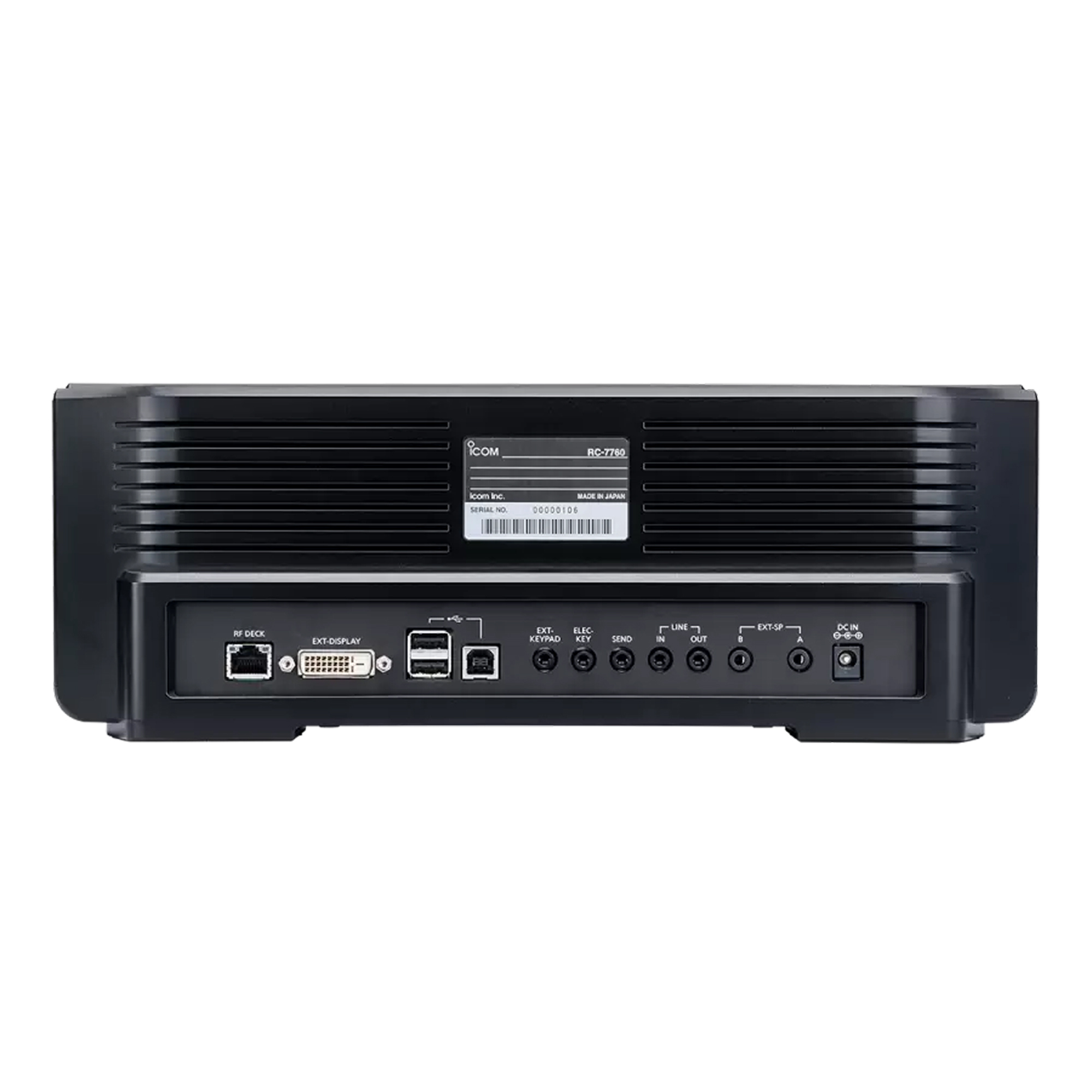

• Разъем DVI-D для внешнего дисплея. Вывод основного дисплея на большой внешний монитор без ухудшения качества сигнала.
