КВ радиолюбительская антенна CITY-Windom (CW40.1000)

За двухлетний период производства антенны типа City-Windom завоевали значительную популярность благодаря удобному методу питания с конца и многодиапазонности, охватывающей шесть рабочих диапазонов. В ответ на запросы радиолюбителей, нуждающихся в повышенной мощности, были разработаны новые модели CW40.1000, CW80.1000 и CW160.1000 с допустимой мощностью до 1 кВт.

Для достижения этих параметров была модернизирована конструкция трансформатора: увеличено сечение ферритового сердечника и применены проводники большего диаметра. В дросселе использованы усиленные ферриты и добавлен дополнительный виток фторопластового кабеля, что улучшило развязку между фидером и излучателем. Несмотря на эти усовершенствования, в ходе испытаний выявлено ограничение по времени непрерывной передачи из-за перегрева ферритов. Для базовых версий установлены режимы работы: 1000 Вт не более 1 минуты или 300 Вт в длительном режиме при соотношении передачи к приему 1:3.

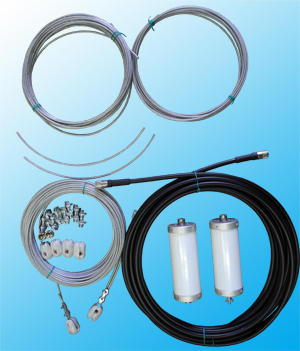

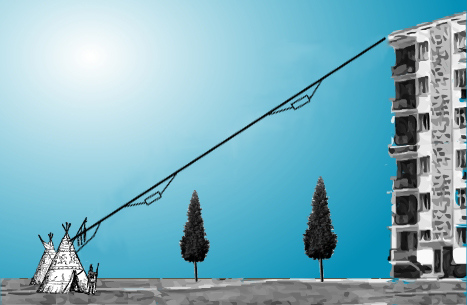

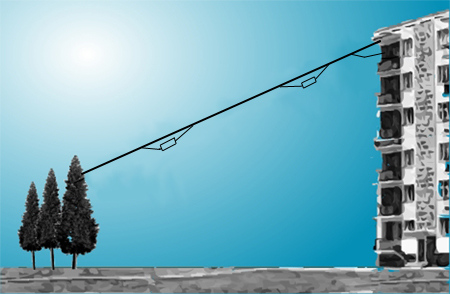

Конструктивные улучшения включают размещение узлов в отдельных стеклопластиковых корпусах, раздельное подключение излучателей и подвес кабельного излучателя на несущем тросике для предотвращения провисания. Комплект поставки включает все необходимые компоненты, кроме фидера, который подбирается пользователем индивидуально. Данные решения значительно повысили надежность антенны в условиях экстремальных погодных явлений.
