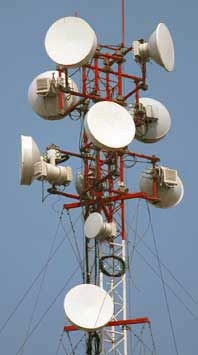

Алюминиевые сварные секционные мачты с оттяжками. Серия СТ-А4Т

Алюминиевые сварные секционные мачты с оттяжками. Серия СТ-А4Т
Уточняйте цену и наличие

Мачтовые конструкции и алюминевые мачты производства Communication Technologies универсальны и и спользуются как для профессиональных систем сотовой связи, телеуправления и телеметрии, так и для удаленного радиодоступа и последней мили.

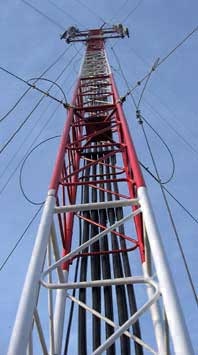

Основу конструкции составляют цельносварные секции квадратного сечения CT-A4T, фиксирующиеся системой такелажа на основе стального либо радиопроницаемого троса. Благодаря комбинации сечений разного вида, достигается наиболее оптимальное размещение, вне зависимости от типа монтажной поверхности.
Длина секции составляет 3 метра, диапазон высоты кострукции - от 9 до 39 метров. Благодаря весу в 15-19 кг (в зависимости от типа секции), время и сложность сборки минимизируются, открываются доолнительные преимущества для объектов на крышах зданий и сооружений.
Созданные на основе высокопрочных дюралюминиевых сплавов, обладают повышенной износостойкостью и полезной нагрузкой, в связи с чем способны обеспечить больший охват требований потребителей.
Для борьбы с обледенением предусмотрено полимерное покрытие секций.

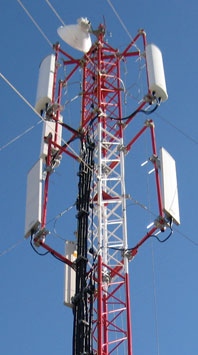

Межсекционные соединения штыревого типа. Z-образная обрешетка, позволяет закрепить элементы фидерного тракта с необходимым шагом и облегчает доступ для проведения обслуживания и высотных работ.
Комплектация предусматривает установку не менее одного яруса стальных оттяжек на каждые 6 метров высоты.
При данном такелаже достигается необходимая устойчивость к внешним погодным факторам и несущая способность



Общие характеристики

Высота 9–39 м
Количество секций 3–13 шт.
Габариты секции Сечение — квадрат со стороной 400 мм, рабочая длина секции — 3000 мм, длина секции с учетом стыковочного узла — 3100 мм
Вес секции 21 кг
Профили Алюминиевый сплав АМГ5н, труба, диаметры 40 мм, 35 мм, 25 мм, 14 мм
Покрытие секций Полимерное, красный и белый цвет
Такелаж Стальной оцинкованный трос, 6 мм

Параметры мачтовых конструкций

Наименование Ед. изм. Высота мачты СТ-А4Т, м
9 12 15 18 21 24 27 30 33 36 39
Общее количество секций шт 3 4 5 6 7 8 9 10 11 12 13
Количество ярусов оттяжек шт 2 2 3 3 4 4 5 5 6 6 7
Радиус оттяжек при угле верхнего яруса 30° м 6 7 9 11 13 15 16 18 20 21 23
Радиус оттяжек при угле верхнего яруса 45° м 9 12 15 18 21 24 27 30 33 36 36
Полезная нагрузка кг. не более 400
Парусность АФУ кв. м не более 2

Комплектация

Стандартная комплектация

Наименование Ед. изм. Высота мачты CT-A4T, м
9 12 15 18 21 24 27 30 33 36 39
Верхняя секция СТ-А4Т-3, красная шт. 1 1 1 1 1 1 1 1 1 1 1
Средняя секция СТ-А4Т-3, белая шт. 1 2 2 3 3 4 4 5 5 6 6
Средняя секция СТ-А4Т-3, красная шт. 1 1 2 2 3 3 4 4 5 5 6
Основание мачты СТ-А4Т Mount шт. 1 1 1 1 1 1 1 1 1 1 1
Крепление оттяжки CT Guy Bracket шт. 8 8 12 12 16 16 20 20 24 24 28
Пояс крепления оттяжек A4T шт. 2 2 3 3 4 4 5 5 6 6 7
Талреп вилочный, 5/8х9" шт. 8 8 12 12 16 16 20 20 24 24 28
Коуш под трос, 6 мм шт. 16 16 24 24 32 32 40 40 48 48 56
Зажим для троса, 8 мм шт. 64 64 96 96 128 128 160 160 192 192 224
Трос стальной, 6 мм м. 80 100 188 212 344 380 528 576 760 834 904
  • 9-39 м
    Высота
  • 3-13 шт
    Количество секций
  • Сечение - квадрат со стороной 400 мм, рабочая длина секции - 3000 мм, длина секции с учетом стыковочного узла - 3100 мм
    Габариты секции
  • 19 кг
    Вес секции
  • Алюминиевый сплав АМГ5н, АД35, труба, диаметры 40 мм, 35 мм, 25 мм, 14 мм
    Профили
  • Полимерное, красный и белый цвет
    Покрытие секций
  • Стальной оцинкованный трос, 6 мм
    Такелаж
