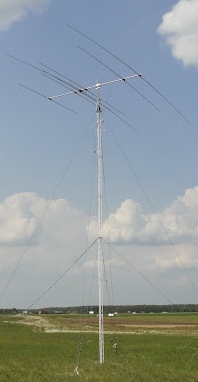

Легкие стальные мачты высотой от 1.9 м до 21 м. Серия CT-S3T-S/Стрела-3

Легкие секционные мачты серии "Стрела-3" предназначены для антенн широкополосного доступа, приемных ТВ-антенн, радиопередающих антенн и для задач быстрого развертывания антенно-мачтовых конструкций специального назначения.

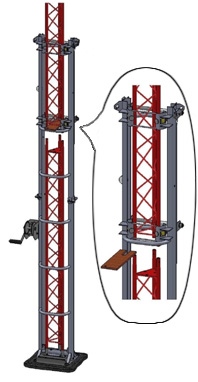

В сечении секции мачты расположен треугольник со стороной 170 мм, вес каждой секции около 7 кг и не превышает длину 2 м, что значительно облегчает транспортировку и монтаж. Монтаж может производиться как из горизонтального положения при помощи падающей стрелы, так и в вертикальном положении с выдвижением при помощи станка-подъемника (может использоваться для монтажа нескольких мачт).

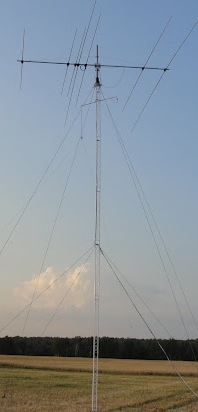

Верхняя секция имеет посадочные места под поворотное устройство и опорный подшипник, для использования с КВ антеннами.
Вес полезной нагрузки - 50 кг, а максимальная высота - 21 м.

Параметры мачтовых конструкций Наименование Ед. изм. Высота мачты CT-S3T S, м 5,7 7,6 9,5 11,4 13,3 15,2 17,1 19 20,9 Общее количество секций шт. 3 4 5 6 7 8 9 10 11 Количество ярусов оттяжек шт. 1 2 2 2 2 3 3 3 3 Радиус оттяжек при угле верхнего яруса 30° м 3,5 4,5 6 7 8 9 10 11,5 12,6 Радиус оттяжек при угле верхнего яруса 45° м 5,7 7,6 9,5 11,4 13,3 15,2 17,1 19 21 Полезная нагрузка кг не более 50 Парусность АФУ кв. м не более 1,7
