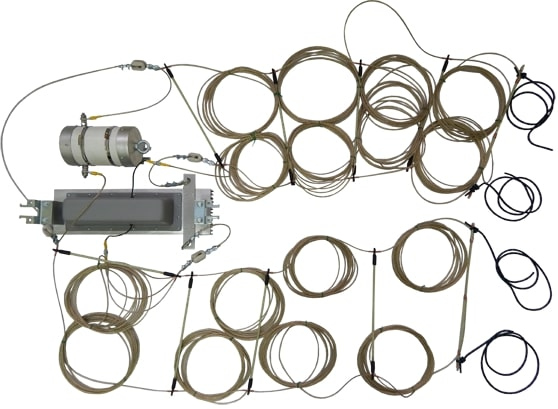

Антенны коротковолновые T2-FD-500, T2-FD(L)-500

Антенна T2-FD-500, выполненная по классической широкополосной схеме terminated tilted folded dipole, представляет собой удачный компромисс для приемных радиоцентров, радионаблюдателей и профессиональных систем связи, требующих оперативной перестройки рабочей частоты. Благодаря встроенному балластному резистору антенна обладает чрезвычайно широкой полосой пропускания, хотя на низких частотах её эффективность уступает обычному полуволновому диполю. Для улучшения характеристик в длинноволновом диапазоне была разработана модификация T2-FD(L)-500 с удвоенными геометрическими размерами.

В обновленной конструкции согласующий трансформатор и балластный резистор размещены в отдельных узлах, что улучшает теплорассеивание и позволяет увеличить допустимую мощность и продолжительность работы на передачу. Монтаж антенны остается простым: для установки достаточно одной мачты-трубостойки, вдоль которой антенна поднимается как флаг вместе с балуном, нагрузкой и фидером. Обе модели поставляются в собранном виде и оснащены симметрирующим трансформатором с коэффициентом трансформации 1:16. При использовании резистора мощностью 200 Вт (850 Ом) допустимая подводимая мощность ограничена 500 ваттами.
