8ми диапазонные КВ радиолюбительские антенны CITY-Windom 160.1000 (CW160.1000) и CITY-Windom 160.1000.LT (CW160.1000.LT)

Продолжая развитие линейки антенн City Windom с уникальной методикой питания с конца, мы создали новую модель CW160.1000, предназначенную для работы от 160 метров с мощностью до 1000 Вт. За основу была взята усиленная конструкция модели City-Windom 801000, которую мы удлинили вдвое, добавив диапазон 160 метров и гармонично связанный с ним диапазон 21 метр.

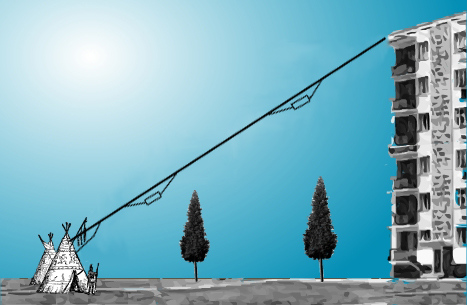

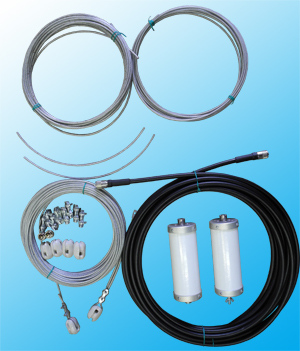

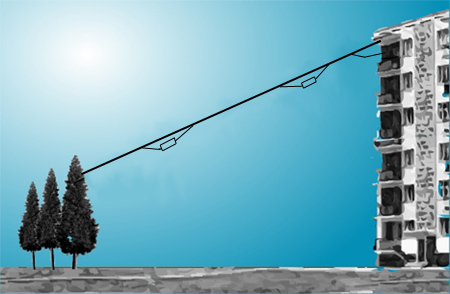

Теперь жители верхних этажей многоэтажек могут установить 8-диапазонную полноразмерную антенну, питаемую непосредственно фидером из окна или балкона с креплением только в одной точке. Вторая точка крепления может находиться на расстоянии около 85 метров на соседнем здании или дереве. Конструкция с усиленными несущими тросами обеспечивает устойчивость к обледенению и ураганным ветрам, а применение трансформаторов на длинных линиях (ТДЛ), фторопластовых кабелей и ферритовых сердечников большого сечения позволяет работать с мощностью до 1 кВт.

Однако в ходе испытаний выявлено, что при работе на максимальной мощности ферритовые элементы перегреваются. Поэтому для базовой версии установлен предел: 1000 Вт при передаче не более 1 минуты, либо 300 Вт в длительном режиме при соотношении передачи к приему 1:3.

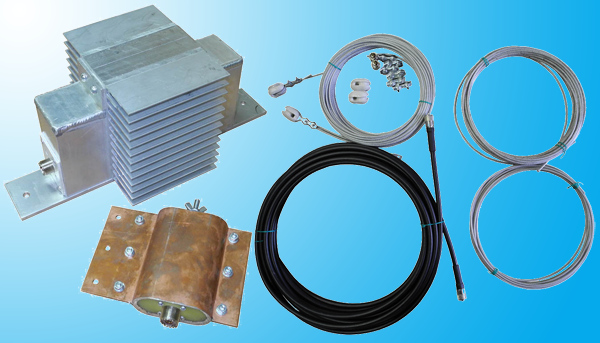

Для работы в режиме 100% цикла на 1000 Вт разработана модификация CW160.1000.LT с эффективными радиаторами охлаждения для дросселя и трансформатора. Опытная эксплуатация подтвердила эффективность этого решения. Многолепестковая диаграмма направленности на ВЧ-диапазонах повышает эффективность связи на отдельных направлениях.
